硅光技术，也称硅光子学，是一种利用成熟的硅基半导体工艺（CMOS）在硅芯片上制造、集成光电子器件，实现光信号传输、处理和运算的技术。

简单来说，它的目标是在硅片上“雕刻”出光路系统，用光来代替或辅助电进行信息传输。

关于硅光技术，我们需要知道其三个比较核心的点就可以了。

第一个核心的点：材料特别，采用的是硅材料

由于基础材料采用的是硅，所以比较有优势：

• 优势1：成本极低。 硅是地壳中第二丰富的元素，原料成本远低于传统光通信模块中使用的磷化铟（InP）和砷化镓（GaAs）等III-V族化合物。

• 优势2：工艺成熟。 全球超过90%的集成电路都是基于硅的CMOS工艺制造的，这意味着可以利用现有庞大、先进且成本不断下降的半导体产业链。


而且，随着硅光技术的持续进步和产量的逐步提升，其成本还有望进一步降低。

第二个核心的点：极高的集成度（技术关键）

传统的光器件是分立的，比如激光器、调制器、探测器都是一个个独立的芯片，需要先分别制造，再通过复杂工艺封装在一起。

硅光技术借助CMOS工艺，在硅基衬底上实现了多种光器件的高度集成，涵盖激光器、调制器、探测器以及波分复用器等关键组件，让光信号在芯片内部传输。

这实现了极高的集成度，而且这种集成优势在高带宽光模块应用中尤为突出。

第三个核心的点：选用光信号（为何要用光？）

在短距离、高速率的数据传输中，电信号会面临功耗大、速率瓶颈、电磁干扰等问题。

而光信号具有高带宽、低延迟、低功耗、抗干扰的天然优势。

硅光技术就是将光的优势与硅的制造优势结合在了一起。

什么是硅光光模块？

硅光光模块，是基于硅光技术制造的新一代光通信模块。它是硅光技术最典型、最成熟的产品形态和应用。

所以硅光光模块只是硅光技术在光模块领域应用的例子。

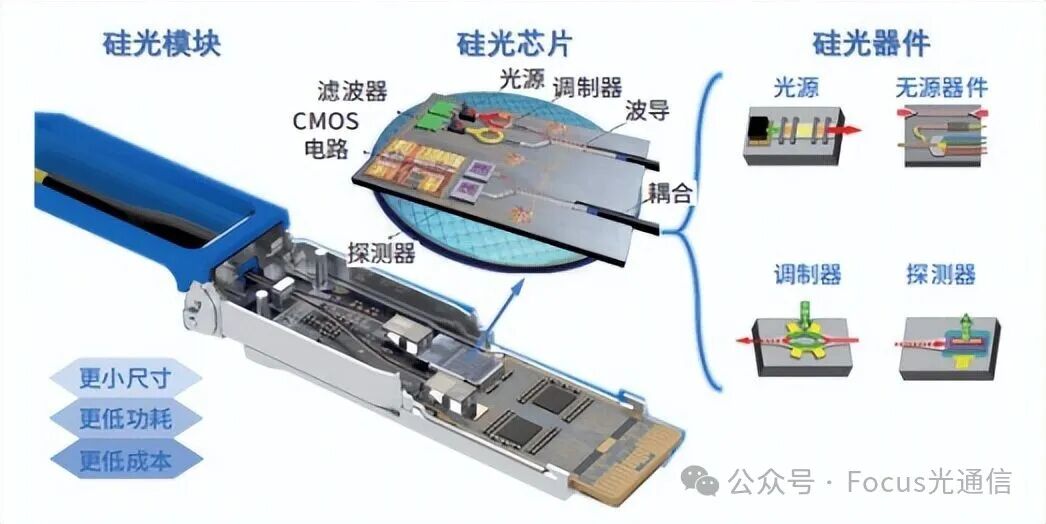

前面高度集成的特性也还在，可以看下面这个参考图。

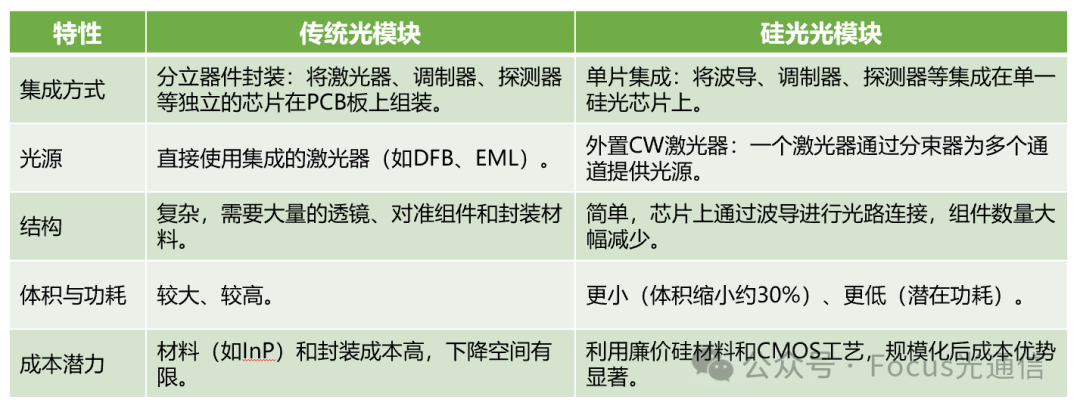

为了更好地理解，我们通过将其与传统光模块进行对比。

硅光光模块与传统光模块有个区别？

硅光光模块可将波导、调制器、探测器等无源和有源器件集成在单一芯片上，显著提高集成度并减小尺寸，而传统光模块则采用分立式封装集成。

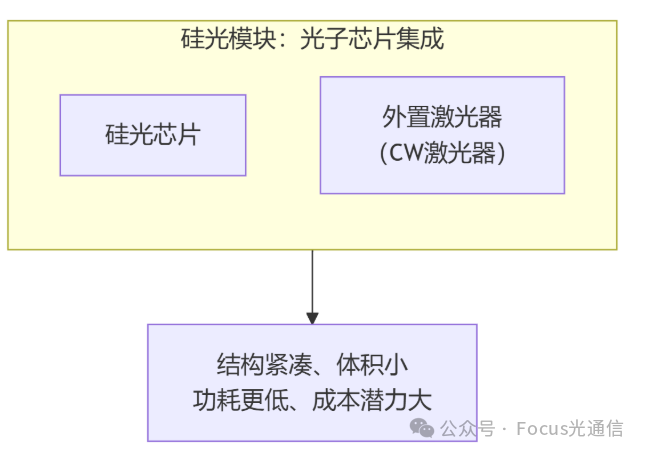

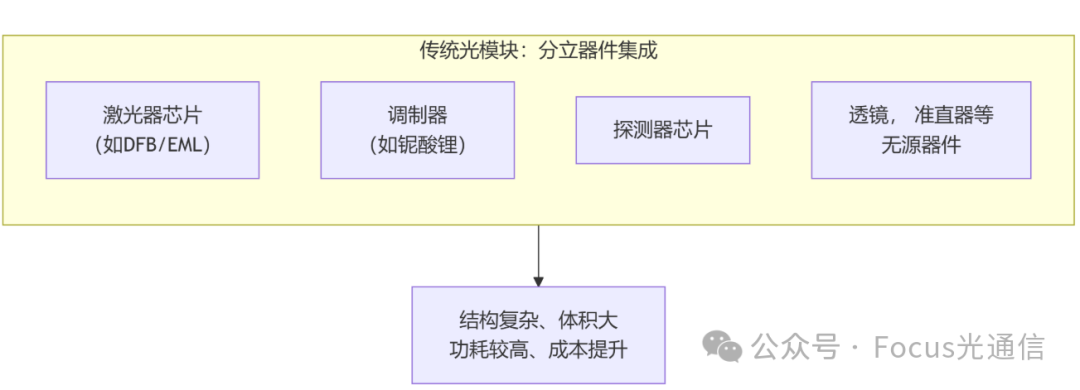

下图可以直观看出来硅光光模块与传统模块在结构上的根本差异。

可以简单的总结下硅光光模块的优势：

• 高集成度：实现芯片级的光子集成，是迈向光电融合的基础。

• 低成本潜力：硅材料丰富且廉价，兼容CMOS工艺可实现大规模、低成本制造。

• 低功耗潜力：高集成度减少了器件间互连的能耗，且无需TEC等温控器件。

• 高带宽密度：更小的尺寸意味着在同等面板面积上可部署更多端口，支持更高带宽。

但是硅光光模块目前也面临着一些挑战。

当下面临的哪些挑战？

当下硅光光模块的困境主要集中在以下几方面：

首先是，光源问题。硅是间接带隙材料，无法高效发光，必须依赖外置激光器。如何高效、低成本地将激光耦合到硅光芯片上是技术难点。

其次是，性能折衷。硅基调制器的性能（如带宽、驱动电压）在某些方面仍逊于传统的磷化铟或铌酸锂调制器，没有理想的那么好。

再次，工艺与良率。硅光工艺仍在不断成熟中，制备复杂度高，良品率以及可靠性提升仍然存在是挑战。例如，在数据中心运行环境中，温度与湿度会随季节与设备运行状态变化而频繁波动，若硅光器件可靠性不足，易出现性能下降、故障甚至损坏情况，影响整个数据中心网络稳定运行。

最后，产业生态欠完备。相比传统光模块，硅光光模块的标准化程度较低，产业链成熟度也有待提升。硅光技术领域存在显著的技术多样性问题，不同客户常采用独特技术路径，从光纤阵列选择（如 250um 与 127um 光纤阵列），到波导类型差异（硅波导与 SiN 波导等），再到光电探测器、调制器等组件类型繁多（如 Ge 光电探测器、MZM、MRM 等），每种元件都需单独进行性能与可靠性验证，这极大增加了硅光技术产业化难度，阻碍产品大规模生产与推广。

那硅光光模块的应用场景跟传统光模块有区别么？

应用场景与发展趋势？

关于其应用场景：目前硅光光模块主要应用在数据中心内部互联，这也是硅光光模块最大、最成熟的市场。尤其是短距（如500米）的400G/800G/1.6T光模块，硅光方案因其高密度和低成本优势已成为主流。

在电信网络中，硅光光模块在5G前传、城域网等领域也在逐步渗透。

关于其发展趋势：硅光光模块的速率在向更高速率演进，例如从400G/800G向1.6T/3.2T迈进。也存在技术融合的发展趋势，例如，与CPO技术结合，将光引擎与交换芯片共同封装，可以进一步降低功耗和延迟。

目前整个光通信的市场也比较看好硅光，今年，像新易盛、中际旭创、天孚通信等公司凭借硅光产品在市场上已经盈利不少。
